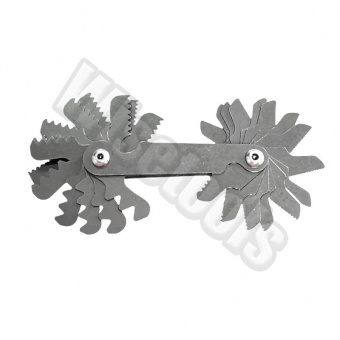

4820-328 Шаблон резьбовой (резьба Витворта 55°) 28 шт.

Шаблоны для определения дюймовой резьбы, 4-62 нитки, Угол Whitworth 55°. Погрешность: ±0.07 мм.

Резьбовые шаблоны для внутренних и внешних измерений, тонкие зубчатые пластины. Проверка резьбы осуществляется путем накладывания на нее соответствующей пластины до тех пор, пока шаблон не будет плотно примыкать к резьбе.

Количество лепестков: всего – 28 шт. По 14 с каждой стороны.
Шаги резьбы TPI : 4, 4-1/2, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 24, 25, 26, 28, 30, 32, 36, 40, 48, 60, 62

С помощью резьбовых шаблонов можно вычислить шаг и размер метрической резьбы либо найти число ниток на один дюйм резьбы.
